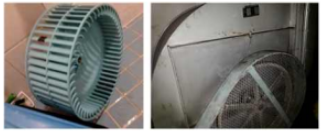

스프레이 부스 유지 관리 보수 1) 스프레이 부스의 송풍기를 청소한다. 스프레이 부스는 근본적으로 페인트를 분무하므로 배기 계통의 필터를 거친다 하더라도 송풍기 날개에는 분진이 축적될 수 있다. 날개에 분진이 쌓여지면 회전 균형이 깨지게 되어 진동이 발생하는 원인이 되므로 주기적으로 청소해야 한다. (1) 스프레이 부스의 전원을 반드시 차단하고 안전 조치를 취한다. (2) 직결 송풍기인 경우 풀리 풀러 등을 사용하여 모터로부터 날개차(Impeller)를 탈거한다. (3) 벨트 구동식인 경우 모터와 송풍기 측에 걸린 벨트를 제거하고 풀리 풀러를 사용하여 벨트 풀리와 베어링을 탈거한다. (4) 탈거한 날개차를 끌깔과 브러시로 누적된 분진을 긁어낸다. (5) 청소한 날개차에 손상이나 변형이 없는지 확인하고 탈거한 역순으로 조립한다.

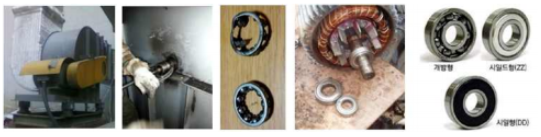

2) 스프레이 부스 송풍 모터의 베어링을 교환한다. 송풍기에 장착된 베어링은 소모품이지만 관리를 어떻게 하느냐에 따라 그 수명은 좌우된다. 베어링의 손상은 모터 코일 소손의 원인이 되므로 주기적으로 점검하고 교환한다. (1) 스프레이 부스의 전원을 반드시 차단하고 안전 조치를 취한다. (2) 풀리 풀러 등을 사용하여 송풍기 날개로부터 모터를 탈거한다. (3) 모터 후단의 냉각 휀 하우징과 냉각 휀을 탈거한다. (4) 베어링 풀러를 사용하여 베어링을 탈거한다. (5) 모터 샤프트를 깨끗이 닦고 새 베어링을 샤프트와 평행하게 삽입되도록 조심스럽게 끼운다. (6) 분해와 역순으로 탈거한 부품을 조립한다.

​

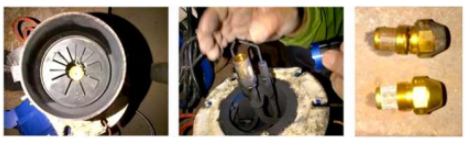

3) 스프레이 부스 버너의 점화 불량 상태를 보수한다. (1) 과열 센서를 리셋 한다. (2) 전원이 인입됨에도 불구하고 점화가 되지 않으면 점화 감지 센서를 닦아 준다. (3) 버너 컨트롤러가 제대로 장착되어 있는지 확인한다. (4) 공기 인입구가 막혔는지 확인한다. (5) 그럼에도 계속 점화가 되지 않으면 버너로부터 전원을 제거하고 버너를 열교환기에서 탈거한다. (6) 버너의 화염 토출구에 있는 프레임 디스크(flame disk : 회오리바람 불개)가 분진으로 오염되었는지 확인하고 청소한다. (7) 전기적인 스파크를 일으켜 점화시키는 전극봉을 샌드페이퍼로 닦아 주고 간극을 3mm로 조정한다. (8) 노즐이 오염으로 막혔는지 또는 변형이 있는지 확인한다. (9) 경유 버너의 경우 불완전 연소로 열교환기 내부가 오염되기 쉬우므로 청소한다. (10) 분해한 역순으로 조립하고 다시 버너를 가동한다.
