이상적인 분사 패턴
먼저 이상적인 스프레이 패턴의 형태를 체크하고 넘어갑시다.
이상적인 분사패턴은
균일하고 안정적인 형태와 분포도를 띕니다.
(아래는 O타입의 경우)
I타입의 경우는 이 링크를 확인해주세요.
스프레이 건 분사 패턴에 문제가 생겼을 경우,
가장 먼저 확인해야 할 것은
에어캡의 상태입니다.
<참고>
장시간 세척액에 에어캡을 노출시켜야 할 경우,
에어캡 링을 분리하여 에어캡 링의 변형을 방지해주세요.
X5500부터 아래와 같이

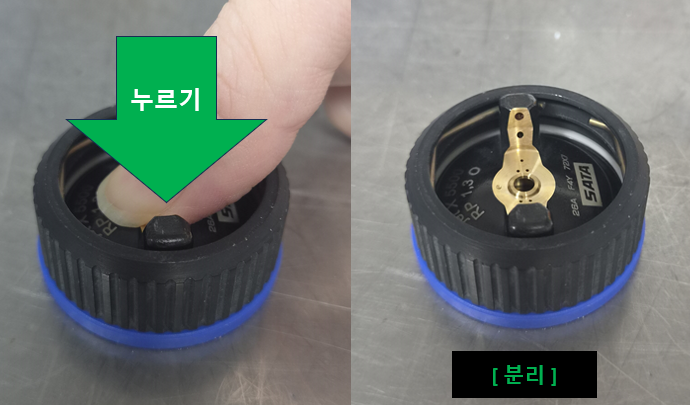

원터치 방식으로 에어캡을 분리할 수 있습니다.
[에어캡의 구조]

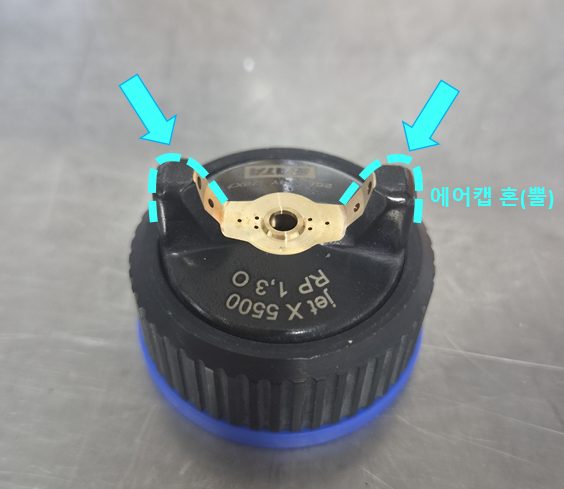

에어캡 양쪽으로 뿔같은 형태가 2개 솟아있습니다.
이 부분을 에어캡 혼(horn) 혹은 뿔이라 부릅니다.

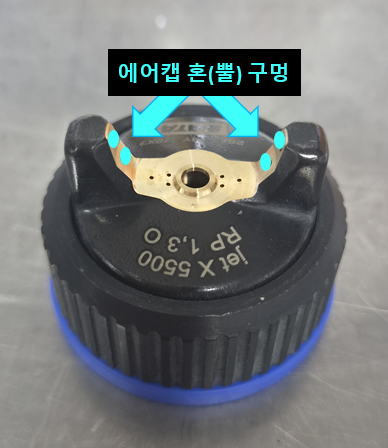

에어캡 혼(뿔)에 있는 구멍은
스프레이 패턴의 모양에 지대한 영향을 끼치기 때문에
특히 주의해서 확인해야 합니다.

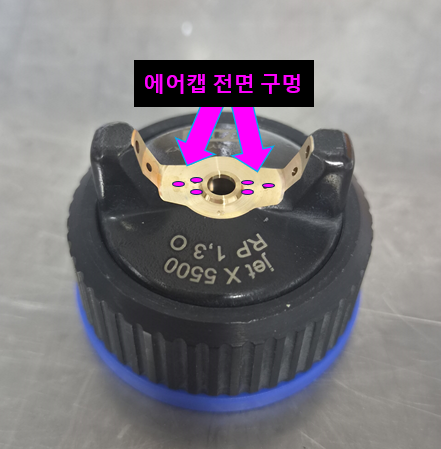

에어캡 전면에는 미세한 구멍이 있습니다.
특히, 이 구멍은 미세한 크기이기 때문에,

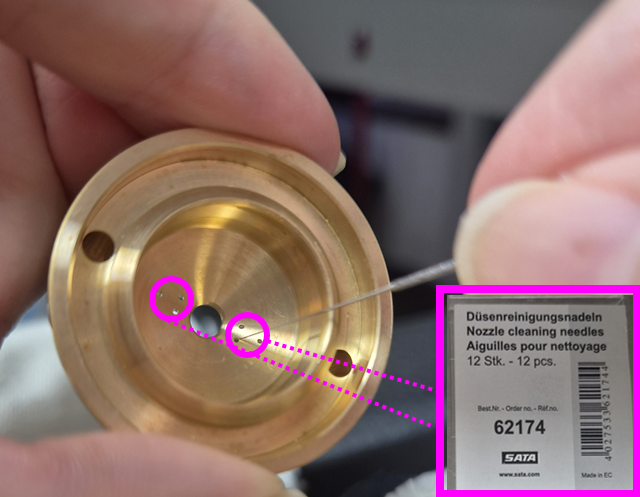

전용 세척 바늘(특수 소재)을 사용하시길 권해드립니다.
[적절한 세척도구 활용]

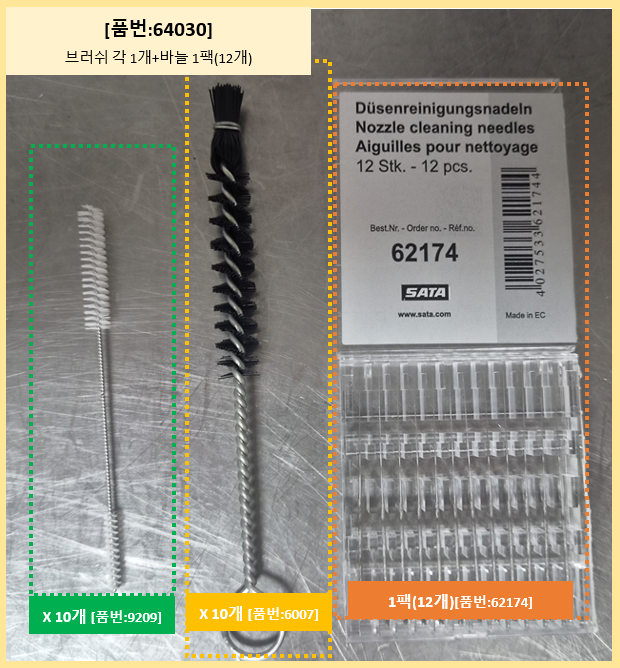

SATA 전용 세척도구는
세척시 스프레이 건에 가해지는 손상을 최소화하도록 설계되었습니다.
되도록 SATA 전용 세척도구를 사용하세요.

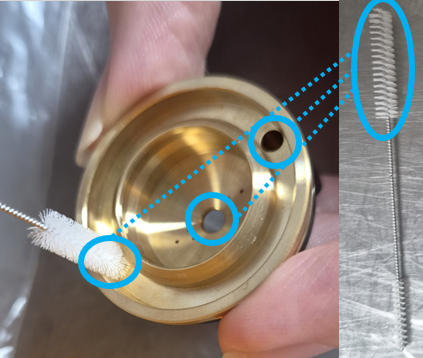

양날 브러쉬의 큰쪽은
에어캡의 전면 큰구멍과 에어캡 혼의 메인 통로를 세척할 수 있습니다.

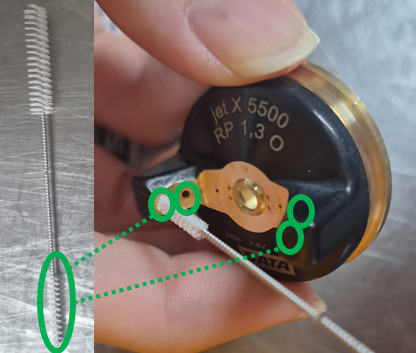

양날 브러쉬의 작은쪽은
에어캡 혼의 작은 구멍들을 세척할 수 있습니다.
전면 구멍의 경우,
매우 미세한 크기이기 때문에
특히나 SATA 전용 세척 바늘을 사용하시길 추천드립니다.
손상을 최소화하는 특수 소재로 제작되어,
비교적 안전하게 세척이 가능합니다.
이물질 등을 확인하는 방법으로는,

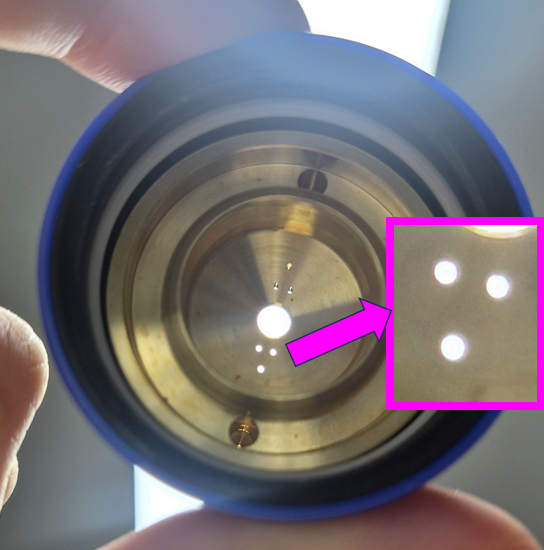

아래와 같이 구멍을 빛에 비추어보거나,
카메라로 사진을 찍어 확대해보는 방법을 활용할 수도 있습니다.
[SATA 세척도구]
분사 패턴 불량 - 사례
이제 대표적인 스프레이 불량
사례들을 함께 살펴봅시다.
가운데가 빈다면?
[원인]
1) 부적합한 점도
부적절한 점도 혹은 에어압
2) 에어 압력이 너무 높음
에어캡의 혼(horn)의 구멍에서 너무 높은 압력이 분사되어 분사 패턴의
중심부가 상하로 갈라짐
3) 에어캡의 전면 구멍이 막히거나 오염됨
혼(horn) 구멍에서 나오는 에어가 강해져 스프레이 패턴이 중심부에서 갈라짐
올바른 대처
1) 도료의 점도를 확인하고, 노즐 사이즈를 바꿔서 테스트 해봅니다.
2) 적절한 에어압력을 조절합니다.
SATA adam(디지털게이지), SATA DIGITAL(일체형), SATA 아날로그 게이지 활용
3) 전용 도구로 에어캡을 완전히 세척; 필요 시 노즐세트를 교체합니다.
4) 이 외의 문제시에는 수리 서비스를 맡기시길 권장드립니다.
패턴이 S자로 휜다면?
[원인]
에어캡 뿔(horn) 구멍 오염
수평 위치의 혼(horn) 구멍 중 위쪽이나 아래쪽(또는 그 반대로) 이 오염됨
올바른 대처
1) 전용 도구로 에어캡을 완전히 세척합니다.
필요 시 노즐세트를 교체합니다.
2) 세척후에도 변화가 없거나, 이외 문제시에는 수리 서비스를 맡기시길 권장드립니다.
한쪽으로 쏠린다면?
[원인]
1) 에어캡 뿔(horn) 구멍이나 에어캡 전면 구멍의 오염
에어캡 혼(horn)구멍에 불규칙한 에어 유량이 발생하여 에어캡 중심부 구멍에 에어 흐름 부재 발생
2) 에어 캡 구멍 오염
에어 흐름이 불규칙하여 미립화가 한쪽으로 쏠림
올바른 대처
1) 전용 도구로 에어캡을 완전히 세척합니다.
필요 시 노즐세트를 교체합니다.
2) 세척후에도 변화가 없거나, 이외 문제시에는 수리 서비스를 맡기시길 권장드립니다.
패턴이 한쪽으로 휜다면?
[원인]
1) 혼(horn)구멍 한쪽이 막힘
반대편(한쪽)의 에어량이 증가함
2) 전면 구멍이 막힘
막히지 않은 구멍 쪽으로 에어가 계속 공급되고, 그에 따라 한쪽으로 에어량이 증가한다.
중심부의 스프레이 미립화 패턴이 한쪽으로 치우치게 된다.
올바른 대처
1) 전용 도구로 에어캡을 완전히 세척합니다.
필요 시 노즐세트를 교체합니다.
2) 세척후에도 변화가 없거나, 이외 문제시에는 수리 서비스를 맡기시길 권장드립니다.
가운데로 쏠린다면?
[원인]
1) 에어 압력이 너무 낮음
에어 캡의 혼(horn)을 통해 나오는 에어압이 충분치 않음
2) 점도가 너무 높음(도료)
점도가 너무 높으면 혼(horn)구멍의 압력이 적절하더라도
이상적인 패턴이 분사되지 않을 수 있음
3) 플루이드 팁 손상
4) 패턴 조절기
올바른 대처
1) 적절한 에어압 조절
>>> SATA adam(디지털), SATA DIGITAL(일체형), SATA 아날로그 게이지 활용
2) 점도를 체크하여 점도에 맞는 노즐 사이즈를 사용합니다.
노즐이 손상된 경우 노즐 세트를 교체하십시오.
3) 노즐 세트 교체
4) 패턴 조절기를 완전히 개방함
*패턴 조절기가 움직이지 않는 경우는 패턴조절기를 점검해야 합니다.
SATA는 노즐세트를 생산할 때 아래와 같은 생산공차를 유지합니다.
에어캡의 허용 오차는 박테리아의 8배크기에 불과한 0.008mm입니다.
따라서, 세척 및 관리시 주의하시고,
반드시 전용 세척도구로 세척하시길 권장드립니다.
